4.8.0 정 바이어스 된 PN 접합에서 과잉 캐리어
> 정 바이어스된 PN 접합에서 과잉 캐리어를 알아낼 수 있다.
> PN 접합에서 공핍층의 폭은 매우 작다고 가정하고 (xp, xn은 거의 0)
> 소수 캐리어 정공에 대한 방정식은 다음과 같으며 (4.7 참고. 2023.10.04 - [Semiconductor(반도체)] - 4.7 전류 연속 방정식)
4.7 전류 연속 방정식
4.7.0 전류 연속 방정식 > 중성 N, P 영역 내부의 소수 캐리어 농도는 전류 연속 방정식에 의해 결정된다. > [그림 1] 과 같이 상자가 있다고 가정해본다. > A * ∆x * p 는 상자 내의 정공 수 이다. (A :
debonair91.tistory.com
> 경계 조건 첫 번째는 정공이 N 쪽으로 무한으로 가면 0이 된다.
> 두 번째는 xn 위치에서 정공은 P의 소수 캐리어 N의 과잉 캐리어이다.
> 정공의 연속 방정식 미방을 풀면 다음과 같다.
> 경계 조건을 이용해서 A, B 상수를 구해서 해를 구하면 (A=0)

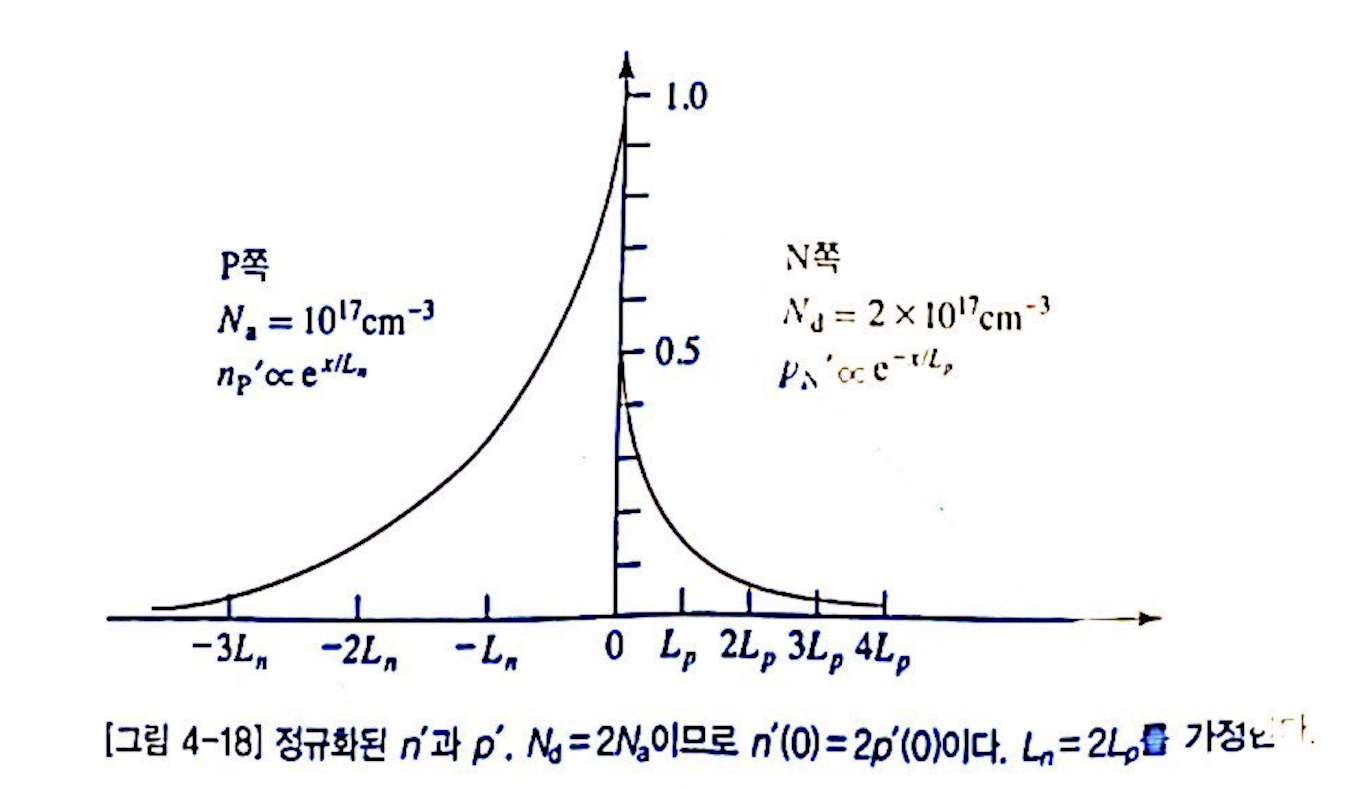

> PN 접합 정 바이어스에서 소수 캐리어의 분포는 거리 x에 지수 함수이다.
> 캐리어들은 적게 도핑된 쪽으로 주입된다.
> 확산된 소수 캐리어들은 확산하면서 농도는 재결합으로 줄어든다.
> 확산 거리가 접합으로부터 확산 거리의 수 배를 넘어서면 캐리어의 농도는 무시할 수준이 된다.
4.8.0 Excess Carriers in Forward-Biased PN Junctions
2023.10.04 - [Semiconductor(반도체)] - 4.7 전류 연속 방정식
4.7 전류 연속 방정식
4.7.0 전류 연속 방정식 > 중성 N, P 영역 내부의 소수 캐리어 농도는 전류 연속 방정식에 의해 결정된다. > [그림 1] 과 같이 상자가 있다고 가정해본다. > A * ∆x * p 는 상자 내의 정공 수 이다. (A :
debonair91.tistory.com
![](https://blog.kakaocdn.net/dn/dAI0s8/btsxqsqUNTA/lwPMgpjDCXh34V6ftplRN1/img.png)
Reference
-. Chenming Calvin Hu, Modern Semiconductor Devices for Integrated Circuits, PEARSON(2013)
