3.6.1 도펀트 확산
> Dopant를 Si에 주입은 일반적으로 이온 임플랜테이션으로 진행된다.
> 임플랜테이션 후 더 깊게 Dopant를 밀어 넣어야 하는 경우도 생긴다.
> 이 때 확산(Diffusion)을 이용한다.
> 이 때 확산은 Anneal(열처리)을 통해서 확산이 진행되고 원하지 않는 깊이까지 확산될 수 있다.
> 확산 층의 두께를 접합 깊이(Junction Depth)이라고 한다.
> 확산이 된 Dopant의 농도는 가우시안 분포를 형성한다.

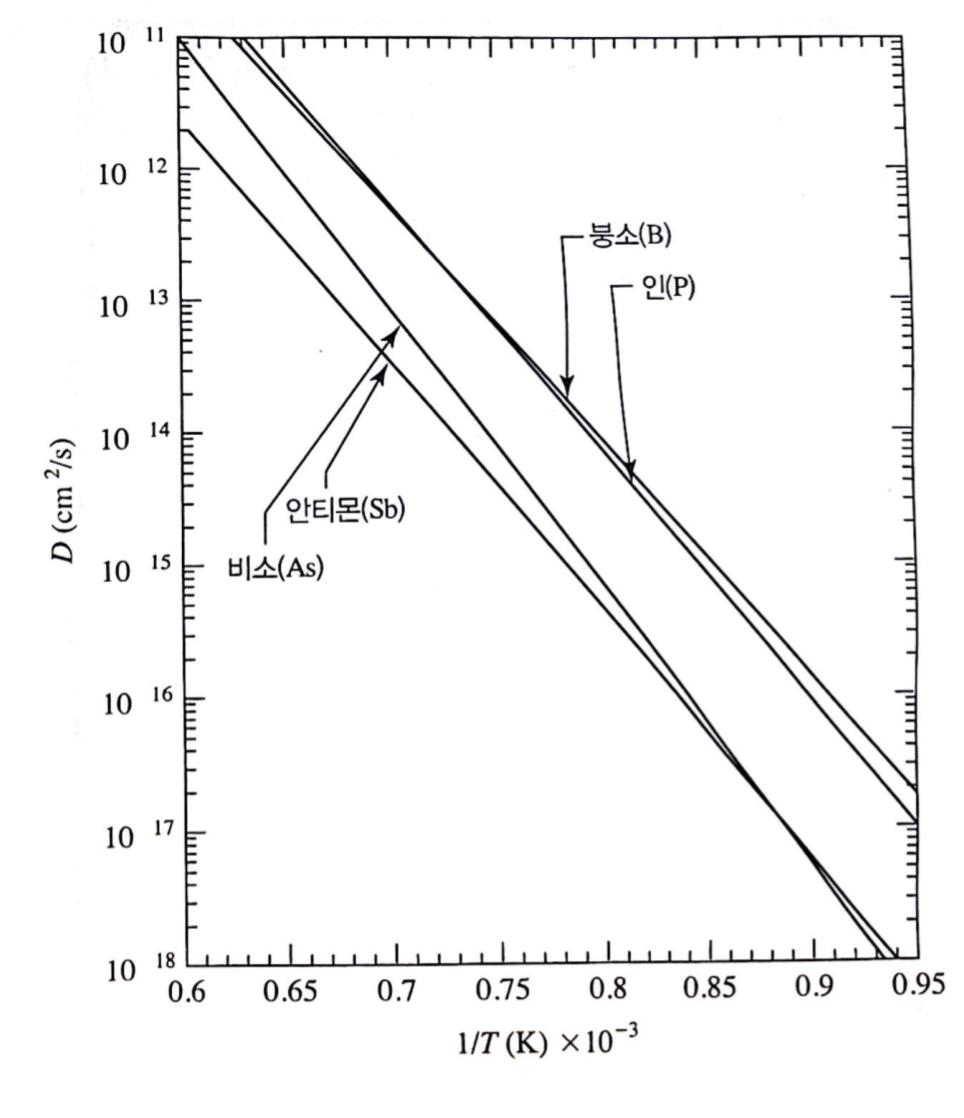

> 확산 비율은 온도가 상승하면서 증가한다.
> 확산 온도는 보통 900°C~1200°C 범위에 있다.
> Dopant 기체/고체 증착 확산에서느 소스를 공급하는 공정 단계를 Predepostion이라고 한다.
> 소스가 차단되고 소스가 Diffusion되는 단계를 Drive In이라고 한다.
> 치즈르 뿌리고(Predeposition) 녹이는 작업(Drive In)이라고 생각하면 쉽다.
> 다행히 상온에서는 Dopant의 확산도가 미미하다.
> 고성능 소자에서 이온 주입의 얕은 깊이를 요구한다.
> 일반적인 Dopant 확산에서 상용되는 Furnace Anneling은 900°C에서 많은 시간이 걸린다.
> 낮은 온도에서 격자 손상이 오래 걸리고 가벼운 Boron의 경우 너무 많이 확산되게 한다.
> 격자 손상이 오래 걸리면 확산이 그 만큼 증가된다.
> 높은 온도에서 격자 손상이 빨라지고 손상이 어닐링 되면 확산 증진이 줄어들게 된다.
> 이러한 현상을 TED(Transient Enhanced Diffusion)이라고 한다.
> 이러한 문제를 해결하기 위해 높은 온도에서 짧은 시간으로 Diffusion 하는 방법들이 고안된다.
> 급속으로 열을 가하는 RTA(Rapid Thermal Annealing), 레이저 Pulse로 하는 Laser Annealing이 있다.

3.6.1 Dopant Diffusion

Reference
-. Chenming Calvin Hu, Modern Semiconductor Devices for Integrated Circuits, PEARSON(2013)
